PRENSAS PARA
CERÁMICA
La
utilización de prensas para el moldeo de piezas de cerámica
porosa, gres o porcelana es una técnica moderna que sustituye con
ventaja al torneado manual o mecánico y a los procedimientos de colada
de barbotinas.
La
maquina es poco voluminosa, de coste reducido y de una elevada
producción horaria de piezas con un mínimo costo de mano de obra,
empleándose personal no cualificado. Además permite la
eliminación de un elevado número de moldes, su manejo, secado y
almacenamiento.
Una
masa cerámica cualquiera, de consistencia adecuada, se coloca en la
parte inferior de un molde de yeso poroso y resistente a la presión.
Mediante el simple accionamiento de un pulsador la máquina entra en
acción, entregando una pieza conformada y lista para su secado.
Las
características básicas de la prensa son:
·
Potencia
suficiente para moldear la pieza. (Variable en función de su forma y
dimensiones y las características reológicas de la pasta.
·
Alta
frecuencia de ciclos.
·
Elevado
grado de automatización.
·
Dimensiones
reducidas.
·
Consumo
proporcional a la pieza a configurar
·
Alta
tecnología punta.
·
Fiabilidad.

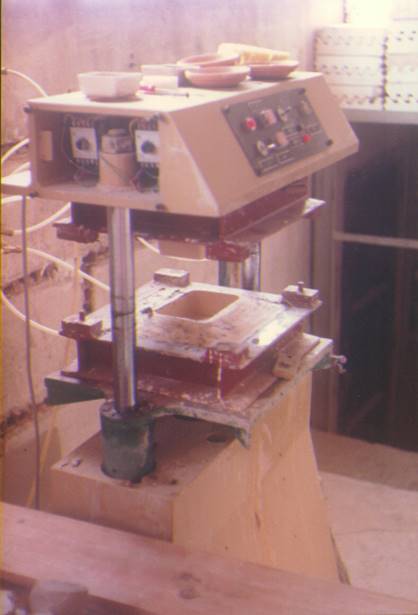

PRENSAS SERIE PN
Nuestras
prensas para cerámica serie PN
están proyectadas y construidas de acuerdo con las más avanzadas
técnicas.
Por
su tecnología punta, única en el mercado con más de 30
años de experiencia, es capaz de compensar, de forma continúa y
automática, las fuerzas no deformantes de los fluidos no newtonianos,
absorbiéndolas sin provocar esfuerzos en los moldes. Ello se traduce en
un prensado isobárico, exento de tensiones, lo que posibilita la
fabricación de piezas de cerámica no porosa como el gres o la
porcelana y un funcionamiento homogéneo y suave, con lo que la
duración del molde sólo viene limitada por el poder abrasivo de
las pastas utilizadas.
La
fuerza para conformar las piezas la proporciona un cilindro neumático.
Al no existir motores ni otros elementos de gran consumo eléctrico, las
únicas necesidades de energía serán las neumáticas,
siendo suficiente con un compresor capaz de suministrar
Un
sencillo y fiable equipo electrónico realiza de forma automática
todas las operaciones precisas para obtener una pieza acabada. Un mueble
funcional y estéticamente agradecido completa el conjunto.
La
producción de estas máquinas depende de las
características geométricas de las piezas y las propiedades
reológicas de la pasta utilizada, siendo las medias alrededor de las 200
piezas por hora. La potencia de la máquina, expresada en Kg viene dada
por el número que identifica el modelo.
PRENSAS SERIE PHN
Esta
serie está proyectada para cubrir la gama de piezas de mayor volumen y
dimensiones y que por la potencia necesaria no seria factible su
realización con el sistema neumático de la serie PN.
Sus
características básicas son iguales a las de la serie antes
descrita, con la substitución del cilindro neumático por un
sistema hidroneumático capaz de suministrar grandes potencias.
El
consumo de aire, debido a nuestro exclusivo diseño hidroneumático
es similar al de la serie PN, por lo que es suficiente un compresor como es
descrito anteriormente.
La
producción de estas máquinas depende de las
características geométricas de las piezas y las propiedades
reológicas de la pasta utilizada, siendo las medias alrededor de las 100
piezas por hora. La potencia de la máquina, expresada en Tm viene dada
por el número que identifica el modelo
CARACTERÍSTICAS TÉCNICAS
MODELO |
DIMENSIONES PIEZA |
PRODUCCIÓN APROXIMADA |
DIMENSIONES EXTERIORES |
DIMENSIONES PLATO |
CARRERA |
PRECIO |
PN - 1000 |
5 x 5 x 3 |
300-400 |
40 x 160 x 40 |
150 x 150 |
150 |
10.529 |
PN - 2000 |
7 x 7 x 3 |
250 – 300 |
50 x 160 x 50 |
200 x 200 |
150 |
11.299 |
PN - 3000 |
10 x 10 x 3 |
200 – 250 |
60 x 160 x 60 |
300 x 300 |
200 |
13.482 |
PHN - 6 |
15 x 15
x 4 |
150
– 175 |
70 x 160
x 70 |
400 x
400 |
350 |
17.334 |
PHN - 15 |
25 x 25
x 5 |
100 -
125 |
80 x 180
x 90 |
500 x
500 |
350 |
20.801 |
PHN - 30 |
35 x 30
x 5 |
75
– 100 |
100 x
200 x 100 |
600 x
600 |
350 |
26.194 |
La
producción se entiende en piezas por hora, y es variable en
función de las dificultades de la pieza.
La producción se entiende en piezas por hora, y es variable en
función de las dificultades de la pieza.
PRENSA
ROTATIVA
Permite
fabricar todas las piezas de forma circular y cuya base sea de menos
diámetro que la parte superior y no presenten resaltes horizontales. La
pieza típica es una maceta, plato o vaso.
Cabezal
Rotativo regulable en vueltas,
2
velocidades de subida, rápida y lenta"
Temporizador
en prensada y reposo.
Automática,
semiautomática y manual.
Contador
de piezas digital.
Control
por microprocesador
Contador
de piezas
La
prensa tiene dos moldes para el exterior de la pieza, que se mueven mediante un
cilindro y uno para el interior, movido por un motor de velocidad variable, y
que baja para conformar la pieza movido por otro cilindro.
Cuando
el molde exterior está fuera del recorrido del superior se puede sacar
la pieza conformada y colocar la pasta para la nueva a realizar. La
producción depende de la pieza y la potencia de la máquina.
La
más pequeña que fabricamos permite piezas de hasta 10 cm ø
y 15 de profundidad, con una producción de hasta 600 piezas por hora, y
su precio es de 15.750 €
La
mediana permite piezas de hasta 15 cm ø y 20 de profundidad, con una
producción de hasta 400 piezas por hora, y su precio es de 19.150
€.
La mayor
de fabricación estándar permite piezas de hasta 20 cm ø y
25 de profundidad, con una producción de hasta 300 piezas por hora, y su
precio es de 24.370 €.
En
todas, el funcionamiento es totalmente automático, debiendo el operario
solamente descargar la pieza acabada y cargar la pasta para la siguiente.
Podemos
fabricar a medida para las dimensiones que deseen.
Fabricamos
también otros equipos, como, extrusoras, secaderos, hornos, maquinaria
varia…
Consúltenos
sus necesidades.
