ANTORCHAS PARA QUEMADO DE BIOGÁS
El
biogás es un gas combustible que se forma de manera natural en algunos
pantanos y cementerios (fuego de san Telmo) y minas de carbón (gas
grisú), y de forma antropogénica en vertederos de residuos, sobre
todo si tienen fracción orgánica, en estaciones de tratamiento de
aguas residuales y en plantas de metanización de residuos.
El formado
naturalmente se intenta aprovechar para utilizar su calor de combustión,
o eliminar para evitar la contaminación atmosférica, los peligros
de una eventual explosión y el efecto invernadero que produce, hasta 4
veces superior al del CO2.
El generado de
forma artificial es una fuente renovable de energía, que es necesario
potenciar, no sólo por su valor energético, sino como fuente de
generación de biofertilizantes.
El gas
obtenido debe ser, normalmente, tratado para eliminar contaminantes, como el H2S
o los siloxanos, que pueden dañar los equipos utilizados para el
aprovechamiento del gas, y el exceso, sistemático o puntual, deber ser
eliminado de forma respetuosa con el medio ambiente.
EMISON presenta una nueva generación de
antorchas con quemador atmosférico para el quemado de biogás, estudiadas especialmente para la eliminación de humos
gracias al catalizador desarrollado por el departamento de I+D de EMISON, y que garantiza una llama
limpia y fácilmente visible.
Si el gas a quemar emana directamente del vertedero la salida puede no ser
continua y el quemador debe estar preparado para grandes variaciones de caudal,
e incluso para caudal nulo, y variaciones importantes en la composición
del gas, desde el 100% de CO2 hasta el 100% de CH4, y
mezclas varias con presencia de oxígeno.
En tales condiciones es importante asegurar el no retorno de llama, que
podría provocar un incendio en el interior de vertedero; y el re
encendido cuando, por la calidad del gas efluente, se produzca un apagado en la
llama. Ello se consigue con nuestro quemador cerámico, desarrollado
durante años mediante el sistema de prueba y error. El catalizador
específico que incorpora nos permite garantizar una llama limpia,
fácilmente visible, y Si el gas a quemar emana directamente del vertedero,
digestor o planta de depuración o generación con un mínimo
de inquemados.
Cuando el gas procede de digestores, plantas de depuración de
aguas residuales o tratamiento de residuos, la cantidad de biogás
producida y su calidad son bastante constantes, pero las variaciones en su consumo
hacen que la cantidad de gas que llega a la antorcha sufra importantes
variaciones en un corto espacio de tiempo.
Las antorchas tienen pequeñas variaciones constructivas si el gas
es de digestor, planta de metanización o vertedero, por lo que deben indicar
la procedencia del gas al realizar sus consultas.
En caso de gas procedente de clausura de vertederos es conveniente
colocar un soplante para asegurar una correcta aspiración del gas.
Cuando la cantidad de gas a quemar puede sufrir rápidas variaciones,
por ejemplo, por la parada o puesta en marcha de un motor de generación
eléctrica o un quemador en caldera, es importante incorporar un sistema
automático de control de caudal o presión que asegure una
correcta eliminación del sobrante
El quemador, de la potencia indicada para cada caso, se instala en una
antorcha, de diámetro y altura adecuadas, estudiada para permitir la
combustión incluso con vientos de hasta
El control del funcionamiento de la antorcha está garantizado por
un micro procesador programable, con pantalla MMI para que el usuario pueda
tener la información clara y precisa y también acceso a la
configuración de los parámetros de la regulación.
Permite la comunicación con un equipo exterior y/o el control
remoto de la antorcha.
Si es necesario, se instala un filtro para la depuración del
biogás y la eliminación de ácido sulfhídrico como
SH2 o mercaptanos R-SH y las dioxinas que se desprenden. Los precios
que se indican se refieren a antorchas automáticas con re-encendido y
piloto. El número que identifica el modelo indica la capacidad nominal
de quemado de biogás expresada en Nm3/h de gas a una presión de

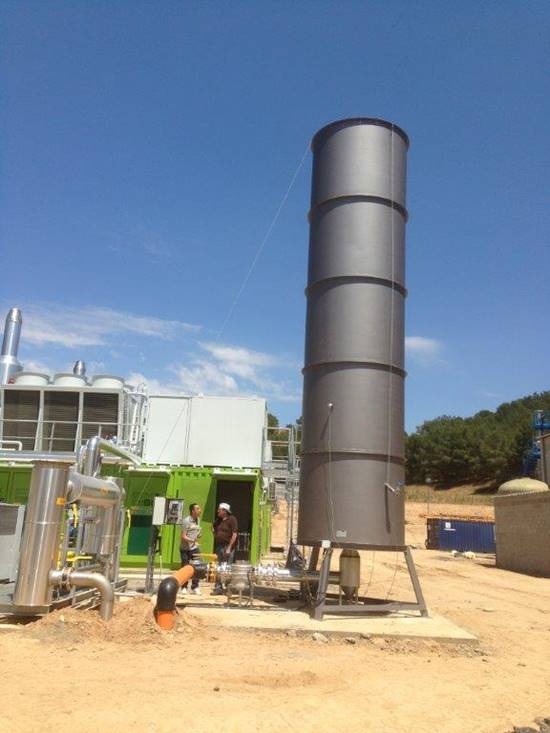

ANTORCHAS DE LLAMA CERRADA
Construidas totalmente en acero inoxidable.
Rampa de
entrada con válvula manual, derivación al piloto, válvula
automática y apagallamas. Separador de condensados con vaciado
automático. Incorpora medidores de caudal, presión y temperatura.
Entradas regulables de aire de combustión. El gas se quema sobre una placa cerámica que permite
grandes variaciones, tanto en el caudal como en la composición y PCI del
gas. El catalizador específico
que incorpora nos permite garantizar una llama limpia y con un mínimo de
inquemados.
El quemador está en el interior de una estructura tubular que
impide la visión de la llama, y la contaminación luminosa que
ello produce y evita la radiación de calor sobre los alrededores de la
antorcha.
Una célula fotoeléctrica detecta la llama, emitiendo una
alarma si no se detecta. Adicionalmente, por seguridad, se controla la
temperatura de la llama.
Por normativa
las partes que pueden ser accesibles al operador tendrán una temperatura
inferior a 60 ºC.
Se pretende evacuar el gas con la mínima incidencia medioambiental
posible. Para ello la temperatura de incineración es de unos 1.000
ºC (variable con el poder calorífico del gas). Eventualmente puede aislarse térmicamente la antorcha para
aumentar la temperatura. El tiempo de residencia de los humos es siempre
superior a 0’3 segundos para asegurar un correcto quemado y cumplir una
futura norma en estudio que establecerá como obligatoria este tiempo de
retención
El número que identifica al modelo corresponde al caudal nominal
de la antorcha.
El caudal y
las capacidades de quemado de biogás, expresada en m3/h de
gas a una presión de
|
CAUDAL m3/h |
TUBO ø mm |
quemador |
CUERPO EXTERIOR ø * H m |
PILOTO |
PRECIO EUROS |
||
|
Ø en mm |
Potencia en KW |
||||||
|
ATN 100 |
50-150 |
75 |
150 |
3.500 |
0’75
* 3 |
½
" |
30.287 |
|
ATN 250 |
100-400 |
125 |
200 |
8.000 |
0’9 *
4 |
½
" |
37.956 |
|
ATN 500 |
250-700 |
175 |
25 x 25 |
16.000 |
1’2 *
5 |
½
" |
45.968 |
|
ATN 1.000 |
500-1.500 |
225 |
35 x 35 |
35.000 |
1'45 * 7 |
2 * ½ " |
57.402 |
|
ATN 1.500 |
750-2.000 |
225 |
45 x 45 |
45.000 |
1'7 * 7 |
2 * ½ " |
71.638 |
|
ATN 2.000 |
1.000-3.000 |
250 |
50 x 50 |
70.000 |
1’9 *
8 |
2 *
¾ " |
90.426 |
|
ATN 3.000 |
1.500-4.500 |
300 |
60 x 60 |
100.000 |
2 * 10 |
2 *
¾ " |
121.418 |

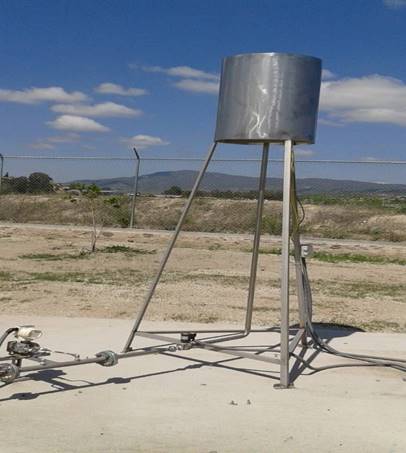

ANTORCHAS DE LLAMA ABIERTA
Construidas totalmente en acero inoxidable.
Rampa de entrada con válvula manual, derivación al piloto,
válvula automática y apagallamas. Separador de condensados.
Incorpora medidores de caudal, presión y temperatura.
Entradas regulables de aire de combustión. El gas se quema sobre una placa cerámica que permite
grandes variaciones, tanto en el caudal como en la composición y PCI del
gas. El catalizador específico
que incorpora nos permite garantizar una llama limpia y con un mínimo de
inquemados.
El quemador se sitúa a una altura suficiente pata que la
radiación máxima sobre el suelo sea inferior a la indicada en la
normativa de la EPA para las antorchas de quemado de gas en instalaciones
petrolíferas.
Una célula fotoeléctrica detecta la llama, emitiendo una
alarma si no se detecta. Adicionalmente, por seguridad, se controla la
temperatura de la llama.
Se pretende evacuar el gas con la mínima incidencia medioambiental
posible. Para ello la temperatura de incineración es de unos 900 ºC
(variable con el poder calorífico del gas).
|
MODELO |
CAUDAL m3/h |
TUBO ø mm |
QUEMADOR |
PILOTO |
PRECIO EUROS |
|
|
Ø en mm |
Potencia en KW |
|||||
|
LAN 100 |
50-150 |
60 |
130 |
3.500 |
½ " |
15.250 |
|
LAN 250 |
100-400 |
90 |
150 |
9.000 |
½ " |
22.500 |
|
LAN 500 |
250-700 |
150 |
25 x 25 |
16.000 |
½ " |
29.640 |
|
LAN 1.000 |
500-1.500 |
200 |
35 x 35 |
35.000 |
½ " |
42.850 |
|
LAN
1.500 |
750-2.000 |
225 |
45 x 45 |
45.000 |
½
" |
50.859 |
|
LAN 2.000 |
1.000-3.000 |
225 |
50 x 50 |
70.000 |
½
" |
47.043 |
|
LAN 3.000 |
1.500-4.500 |
250 |
60 x 60 |
80.000 |
½
" |
83.658 |
El caudal y
las capacidades de quemado de biogás, expresada en m3/h de
gas a una presión de
Para pequeños volúmenes fabricamos campanas de dispersión. También fabricamos antorchas
para pequeños caudales de biogás, de llama abierta o
cerrada, o antorchas manuales
Disponemos también de antorchas específicas para el quemado
de GLP o GN en limpieza de cubas o conducciones y antorchas para quemado de Syngas en reactores.
Puede completarse el suministro con
multitud de accesorios y complementes, por ejemplo:
§ Soplantes
§ Control del caudal del soplante
mediante válvulas de regulación
§ Control del caudal del soplante
mediante variador electrónico de velocidad
§ Control automático del
caudal en función de la producción.
§ Medición de la
presión del biogás a la entrada.
§ Alimentación
eléctrica mediante paneles solares
§ Sistema de análisis en
continuo (CH4, O2, CO2, ...).
§ Sistemas de enlace
telefónico, tele alarmas, telemando, ...
§ Aislamiento de la antorcha
§ Filtro de eliminación SH2
§ Presostato de encendido y/o
apagado.
§ Sistema de control externo
§ Gasómetro
§ Eliminación de siloxanos
§ …

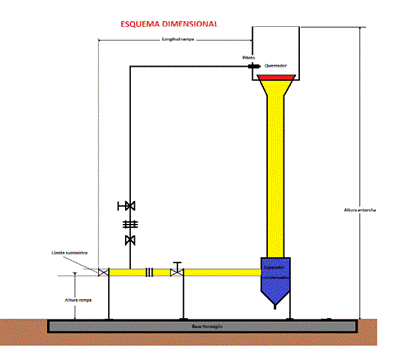

La antorcha está formada por los siguientes equipos:
·
Una rampa de entrada de gases, conteniendo todos los elementos
necesarios, tales como, apaga llamas, electro válvulas de corte, etc.,
tanto para el gas de encendido del piloto como para el gas a quemar…
·
Un sistema de separación de condensados
·
Un quemador cerámico, para el caudal indicado
·
Un piloto, para garantizar el encendido.
·
Unos electrodos para el encendido del piloto
·

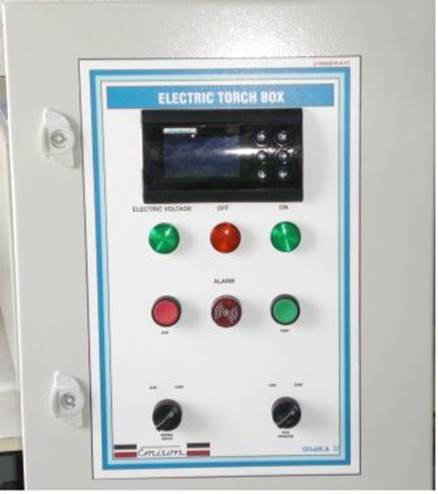

Un cuadro de control y maniobra capaz de mandar el conjunto, incluyendo:
·
Alimentación eléctrica del conjunto, incluyendo
relés magneto térmicos y diferenciales y protecciones para cada
consumo.
·
Pulsadores de paro y marcha.
·
Pantalla para visualización de los diferentes parámetros y
programación.
·
Sistema
de control automático y maniobra mediante microprocesador.
·
Sistema de control remoto mediante contactos (abiertos o cerrados) libres
de potencial o, a demanda y bajo presupuesto, del tipo elegido por el cliente o
mediante una segunda pantalla de control.
El conjunto se suministra en una estructura metálica para ser
fijada al suelo, en una bancada de hormigón con tirantes de
estabilización.
Todo el control de la antorcha está confiado a un microprocesador
con pantalla táctil. Para iniciar la operación automática,
se abre la electro válvula 1 que conduce el gas (de un PCI mínimo
de 3.500 Kcal/Nm3) al piloto 2. Transcurridos unos segundos,
mediante la bujía de encendido 3 se intenta el encendido del gas. Si
mediante la sonda 4 no se detecta el encendido del piloto se intentará
de nuevo el encendido las veces programadas. Finalizado sin éxito el
último intento se cierran todas las electroválvulas y se activa
una alarma luminosa y sonora. Si el
encendido del piloto ha sido exitoso, se abre la válvula 6 y se inicia
el quemado del gas residual. Una sonda 5 detecta la llama del gas residual y en
caso de apagado activa una alarma, sin que por ello deje de estar en marcha el
piloto.
Si se detecta el apagado del piloto y de la llama del gas residual, se
cierra la entrada de este y se acciona la alarma. Se intenta el re encendido
del piloto como en la puesta en marcha, si está opción
está seleccionada o se queda a la espera de nuevas instrucciones por
parte del operador. Todas las acciones se pueden realizar mediante control
remoto.
GENERALIDADES
Las antorchas EMISON para
incineración de biogás, a la contrastada calidad de todos
nuestros productos, avalada por más
de 60 años de servicio y
constante investigación unen los últimos avances
tecnológicos en microelectrónica y aislamiento, aplicados
específicamente a la incineración de gases, consiguiendo los
excepcionales resultados que nos han llevado a ser líderes en la
fabricación de equipos para la destrucción de gases combustibles.
Son fruto de un cuidado diseño y todo el know how de un equipo
de profesionales especialistas, con la experiencia de más de 600
antorchas construidas y funcionando. Como consecuencia ofrecen mínimo
mantenimiento, funcionamiento constante y sin averías, fácil
manipulación y control del trabajo y el mejor precio del mercado
nacional e internacional. Están fabricadas con los más modernos
materiales, de gran calidad y conceptos de alta tecnología, que nos
permiten ofrecer una garantía total de cinco años.
El equipo se entrega listo y preparado para empezar a funcionar
inmediatamente, y rentabilizar rápidamente la inversión. Nuestras
antorchas están fabricadas íntegramente en Barcelona, Catalunya
(España), sin la utilización de partes provenientes de
países en expansión, de dudosa calidad. Tampoco importamos de
estos países.
Al ser fabricantes y no utilizar partes provenientes de los
países emergentes de Asia u otros de bajo precio y nula calidad podemos
ofrecer la máxima garantía. Es posible que encuentren equipos con
un costo de compra inferior, provenientes en todo o en parte de China y otros
países asiáticos principalmente, pero no es posible comparar
calidades ni duración de la antorcha.
Todos nuestros productos son de
tecnología propia, fruto de nuestro departamento de I + D, al que
dedicamos un 3% del conjunto de nuestra facturación. Ello nos permite
ofrecer los mejores precios del mercado al no tener que pagar costosos royalties. Somos la única Empresa que puede ofrecer 5
AÑOS de garantía en todos nuestros equipos de serie.
Hace más de 50 años que
fabricamos antorchas, con más de 600 unidades vendidas en más de
15 países. Somos, con diferencia, la Empresa española con
más experiencia.
Además de la garantía de una empresa con más de
60 años en el mercado, siempre fiel y al servicio de sus clientes, EMISON
dispone de una empresa propia servicio técnico, SATE, con delegaciones en toda
España y varios países de Europa y América, que puede
encargarse de formar al personal encargado del funcionamiento de la antorcha, y
realizar el mantenimiento preventivo y correctivo.
Disponemos de recambios originales para todos nuestros equipos, de
entrega inmediata, incluso los de más de 50 años. Al ser
fabricantes podemos efectuar, siempre bajo presupuesto, las modificaciones que
consideren oportunas para su caso concreto.
| - ANTORCHAS
- | COMPOSTAJE - | - VERTEDEROS - |
- AGUAS RESIDUALES - |
| - INCINERACIÓN
- | - TRATAMIENTO DE FANGOS - |- VERMICOMPOSTAJE
- |
| - BIOGÁS - | - TRATAMIENTO DE
AIRE, HUMOS Y GASES - | - SECADEROS - |
| - RECUPERACIÓN DE RESIDUOS - | - ENERGÍAS ALTERNATIVAS - |
TODOS
LOS PRODUCTOS Y SERVICIOS SON FRUTO DE NUESTRA EXPERIENCIA Y TECNOLOGÍA.
CONSÚLTENOS SUS NECESIDADES.
